Выбор подходящего типа труб — один из ключевых факторов, влияющих на надежность инженерных систем и срок службы конструкций. От того, насколько правильно подобран материал, зависит устойчивость трубопроводов к давлению, температуре, коррозии и механическим нагрузкам. Именно поэтому специалисты на этапе проектирования и закупки часто сталкиваются с вопросом: какие трубы лучше использовать — шовные или бесшовные?
Это сравнение особенно актуально в сферах, где трубопроводы работают под различными нагрузками: в строительстве, ЖКХ, энергетике, водоснабжении, газопроводах, нефтегазовой отрасли и промышленном производстве. Каждая область предъявляет свои требования к прочности, диаметрам, стоимости и устойчивости к внешним воздействиям — а значит, и к типу труб.
Цель этой статьи — подробно разобрать ключевые отличия между шовными и бесшовными трубами, объяснить особенности их производства, преимущества и ограничения каждого вида, а также помочь понять, какой тип трубы выбрать для конкретных задач.
Что такое шовные трубы
Шовные трубы — это стальные трубы, которые изготавливаются методом электросварки. Основой для производства служит металлическая лента (штрипс), из которой формируют цилиндрическую заготовку. После этого края изделия соединяются сваркой, образуя продольный или спиральный шов.
Именно наличие сварного шва является главным конструктивным отличием шовных труб от бесшовных.
Технология изготовления
Процесс производства шовных труб включает несколько последовательных этапов:
-
Раскрой штрипса
Металлическую ленту нарезают на полосы нужной ширины, соответствующие будущему диаметру трубы.
-
Формовка
Заготовку пропускают через вальцы, придавая ей цилиндрическую форму.
-
Сварка
Кромки соединяются с помощью различных видов электросварки:- ЭРС (электросварка сопротивлением)
- контактная сварка
-
высокочастотная индукционная сварка
-
Калибровка
Готовую трубу калибруют, чтобы добиться точных геометрических параметров — диаметра, толщины стенки и овальности.
-
Термообработка
Шов и поверхность трубы нагреваются для снятия напряжений и повышения прочности.
Основные особенности
Шовные трубы обладают рядом характеристик, определяющих их применение:
- Наличие сварного шва — ключевой конструктивный элемент, который влияет на прочность и воспринимаемое давление.
- Широкий ассортимент диаметров — особенно востребованы трубы большого диаметра, которые проще и дешевле производить сварным способом.
- Разная толщина стенки — позволяет подобрать трубу под конкретную нагрузку или условия эксплуатации.
- Соответствие нормативам (ГОСТ, ТУ) — большинство труб выпускается по стандартам ГОСТ 10704, ГОСТ 10705, ГОСТ 10706 и другим.
Что такое бесшовные трубы
Бесшовные трубы — это стальные трубы, изготовленные из цельной металлической заготовки (слитка, круглой болванки) без использования сварного соединения.
Отсутствие шва делает такие трубы более однородными, прочными и устойчивыми к высоким нагрузкам и давлению.
Именно поэтому бесшовные трубы применяются в самых ответственных трубопроводах, где надежность и долговечность являются критически важными.
Технология изготовления
Производство бесшовных труб включает две основные технологии:
1. Горячедеформированные (горячекатаные)
Получаются методом прокатки:
- цельная заготовка разогревается до высокой температуры;
- проходит через прошивной стан, где формируется внутренняя полость;
- затем труба прокатывается до нужного диаметра и толщины стенки.
Такие трубы обладают хорошей пластичностью и применяются в средах с высокими температурами и давлением.
2. Холоднодеформированные (холоднотянутые)
Изготавливаются методом вытяжки или прокатки без нагрева:
- трубу многократно протягивают через калибрующие волоки;
- достигается высокая точность размеров и гладкость поверхности.
Холоднодеформированные трубы используются там, где требуются точные геометрические параметры — станкостроение, гидравлика, оборудование высокого класса.
Особенности
Бесшовные трубы обладают рядом ключевых преимуществ:
-
Отсутствие сварного шва
Это делает трубу равнопрочной по всей длине и устраняет "слабое место", характерное для шовных труб.
-
Повышенная прочность и устойчивость к давлению
Благодаря однородной структуре могут работать при высоких температурах, в агрессивных средах и под экстремальными нагрузками.
-
Высокая точность размеров
Особенно у холоднодеформированных труб — минимальные отклонения, строгие допуски.
-
Нормативы и стандарты
Производство регулируется ГОСТами, включая:- ГОСТ 8731
- ГОСТ 8732
- ГОСТ 8734
- ГОСТ 8733
Главные отличия шовных и бесшовных труб
Шовные и бесшовные трубы отличаются не только технологией производства, но и эксплуатационными характеристиками, что напрямую влияет на выбор материала под конкретные задачи. Ниже — ключевые различия, которые важно учитывать.
Конструкция
- Шовные трубы имеют сварной шов — продольный или спиральный. Это конструктивный элемент, который влияет на прочность и допускаемое давление.
- Бесшовные трубы не имеют шва, поскольку производятся из цельной заготовки. Однородность конструкции повышает их надежность и устойчивость к внутренним нагрузкам.
Прочность
- Бесшовные трубы прочнее, поскольку лишены потенциально слабого места — сварного соединения.
- Они лучше выдерживают высокое давление, вибрации, ударные нагрузки, а также критические перепады температур.
Шовные трубы также обладают хорошей прочностью, но при экстремальных нагрузках предпочтение отдают бесшовным.
Диаметры и размеры
- Шовные трубы проще производить в диапазоне больших диаметров, поэтому они широко используются в строительстве, инженерных сетях и трубопроводах общего назначения.
-
Бесшовные трубы выпускаются в более ограниченном диапазоне диаметров, но отличаются высокой точностью размеров и минимальными допусками — особенно холоднодеформированные.
Стоимость
-
Шовные трубы дешевле, так как производятся из штрипса методом сварки — технология более простая и экономичная.
- Бесшовные трубы дороже из-за сложного процесса прокатки и доформирования, а также использования цельных заготовок.
Вес
- Вес может отличаться из-за допусков и толщины стенки, которые зависят от технологии производства.
- Бесшовные трубы обычно имеют более точные геометрические параметры и равномерную толщину стенки.
- Шовные допускают небольшие отклонения, особенно в зоне сварки, но это соответствует нормам ГОСТ.
Рабочие условия
-
Бесшовные трубы применяются в условиях:
- высоких температур;
- повышенного давления;
- агрессивных сред;
- критически важных трубопроводах и гидравлике.
-
Шовные трубы подходят для:
- бытовых и строительных систем;
- инженерных коммуникаций;
- металлоконструкций;
- транспортировки неагрессивных сред под умеренным давлением.

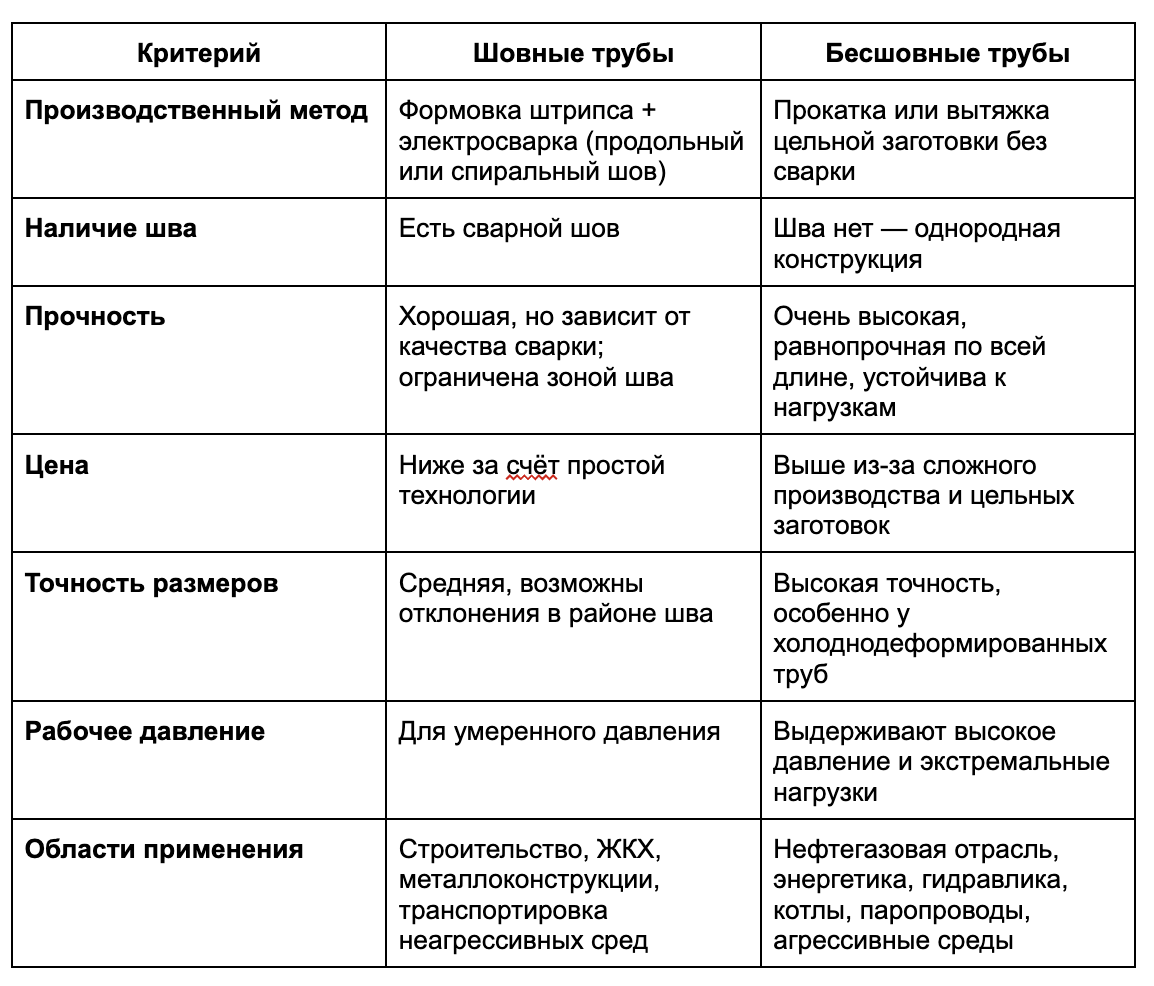

Сравнительная таблица “Шовные vs. Бесшовные”
Где используются шовные трубы
Шовные трубы благодаря доступной стоимости и широкому ассортименту диаметров широко применяются в инженерных и строительных задачах, где не требуется повышенная устойчивость к давлению или экстремальным нагрузкам. Их характеристики позволяют эффективно закрывать большинство бытовых и хозяйственно-строительных потребностей.
Наиболее распространённые области применения:
-
Газо- и водопроводы
Используются в системах транспортировки воды и газа под умеренным давлением. -
Теплотрассы
Подходят для отопительных сетей низкого и среднего давления. -
Ограждения и каркасные конструкции
Идеальны для изготовления ворот, перил, навесов, опорных конструкций и легких металлоконструкций. -
Строительные и монтажные работы
Применяются при создании несущих и вспомогательных элементов конструкций. -
Малонагруженные системы
Используются в коммуникациях, где нет высоких требований по давлению и температуре.
Где используются бесшовные трубы
Бесшовные трубы применяются в тех сферах, где требуется максимальная надежность, устойчивость к высоким температурам, давлению и агрессивным средам. Благодаря отсутствию сварного шва и однородной структуре металла они выдерживают экстремальные нагрузки и используются в наиболее ответственных узлах инженерных систем.
Основные области применения:
-
Нефтегазовая промышленность
Транспортировка нефти, газа и агрессивных химических сред; бурильные и обсадные колонны; магистральные трубопроводы высокого давления.
-
Котельные установки и паропроводы
Эксплуатация в средах с высокой температурой и паровым давлением, где важна температурная устойчивость металла.
-
Гидравлические системы
Применяются в оборудовании, работающем под избыточным давлением: гидроцилиндры, насосные станции, гидролинии.
-
Высокотемпературные и высоконагруженные линии
Используются в энергетике, металлургических предприятиях, химической промышленности и других системах, работающих в экстремальных условиях.
-
Ответственные конструкции
Когда важна повышенная прочность, отсутствие слабых зон и долговечность конструкции: опоры, элементы машин и оборудования, трубопроводы на критически важных участках.
Какие трубы выбрать: рекомендации
Выбор между шовными и бесшовными трубами зависит от конкретных условий эксплуатации, требований к прочности и особенностей инженерной системы. Ниже — рекомендации, которые помогут определить оптимальный вариант.
Когда выбирать шовные трубы
Шовные трубы подходят, если:
- система работает под умеренным давлением;
- отсутствуют экстремальные перепады температур;
- среда не является агрессивной или химически активной;
- требуются трубы больших диаметров по доступной цене;
- нужно изготовить каркасы, ограждения, металлоконструкции;
- важно оптимизировать бюджет проекта без ущерба для безопасности.
Для большинства бытовых и строительных задач шовные трубы — экономичное и надежное решение.
Когда выбирать бесшовные трубы
Бесшовные трубы рекомендуются, если:
- система работает под высоким давлением;
- эксплуатация проходит при высоких температурах;
- среда агрессивная (нефть, газ, химия, пар);
- требуется максимальная надежность и долговечность;
- проект включает ответственные участки трубопровода;
- наличие сварного шва недопустимо по техническим требованиям.
Этот тип труб выбирают для нефтегаза, энергетики, котельных, гидравлики и тяжелой промышленности.
На что ориентироваться при выборе
Перед подбором труб важно учитывать:
- Рабочее давление — чем выше давление, тем вероятнее выбор бесшовных труб.
- Температура среды — холоднодеформированные и горячедеформированные трубы выдерживают экстремальные температуры.
- Характер транспортируемой среды — агрессивные вещества требуют большей химической стойкости и отсутствия слабых зон.
- Диаметр и точность размеров — шовные подходят для крупных диаметров, бесшовные — для точных инженерных решений.
- Бюджет проекта — шовные экономичнее, бесшовные дороже, но обеспечивают повышенную надежность.
-
Нормативные требования — ГОСТы, ТУ, отраслевые регламенты могут прямо указывать тип трубы.
Грамотно выбранные трубы обеспечат безопасность системы, долговечность эксплуатации и соответствие техническим требованиям вашего проекта.
Заключение
Шовные и бесшовные трубы имеют различные технические характеристики, которые определяются способом их производства. Шовные трубы отличаются доступной стоимостью, широким выбором диаметров и подходят для большинства строительных и бытовых задач. Бесшовные же обладают повышенной прочностью, выдерживают высокие температуры и давление, поэтому используются в ответственных производственных системах и инженерных линиях.
Правильный выбор типа трубы напрямую влияет на надежность, безопасность и срок службы всей конструкции. Оценка условий эксплуатации, рабочих нагрузок, характера среды и нормативных требований помогает определить оптимальное решение для каждого конкретного проекта.
При необходимости можно получить дополнительную консультацию по подбору металлопроката, уточнить характеристики и доступность труб на складе — это позволит более точно спланировать закупку и техническое выполнение работ.
