При проектировании и монтаже инженерных систем диаметр трубы и её размер — не просто формальные параметры, а основа надёжности, безопасности и корректной работы всей конструкции. Ошибка даже в несколько миллиметров может привести к протечкам, падению давления, сложностям при монтаже или перерасходу материалов.
В строительстве, промышленности, системах водоснабжения и отопления особенно важно точно понимать, какие бывают диаметры труб, как они обозначаются и как правильно их измерять. На практике путаница между наружным, внутренним и условным диаметром — одна из самых частых причин ошибок при заказе металлопроката.
Что такое диаметр трубы и какие они бывают
Диаметр трубы — это базовый геометрический параметр, определяющий её пропускную способность, совместимость с фитингами и область применения. В металлопрокате используются сразу несколько типов диаметров, каждый из которых важен в своей задаче.
Наружный, внутренний и условный диаметр

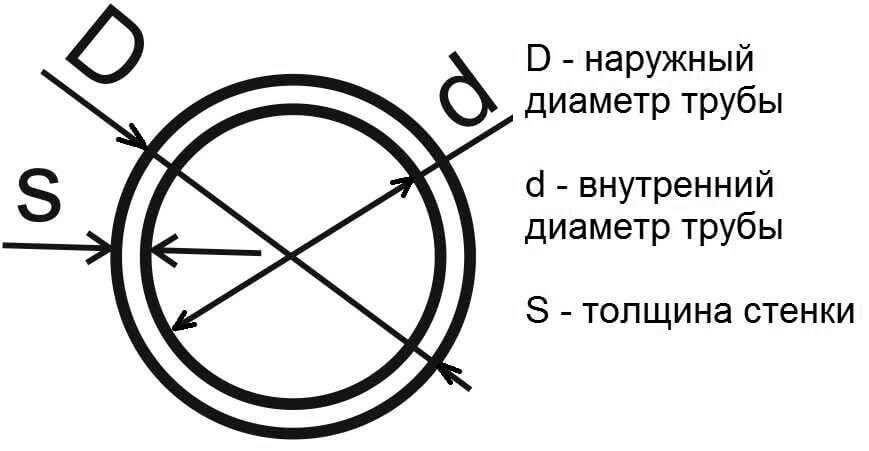

Наружный диаметр (Dн)
Измеряется по внешней поверхности трубы. Именно этот параметр чаще всего указывается в ГОСТах и используется при подборе хомутов, опор, теплоизоляции и расчётах массы.
Внутренний диаметр (Dвн)
Определяет реальное проходное сечение трубы. Он напрямую влияет на пропускную способность и рассчитывается по формуле:
Dвн = Dн − 2 × толщина стенки.
Определяет реальное проходное сечение трубы. Он напрямую влияет на пропускную способность и рассчитывается по формуле:
Dвн = Dн − 2 × толщина стенки.
Условный диаметр (Dn, Ду)
Это не реальный размер, а округлённое номинальное значение, применяемое для унификации труб и фитингов. Используется в водопроводных и отопительных системах.
В чем разница между ними

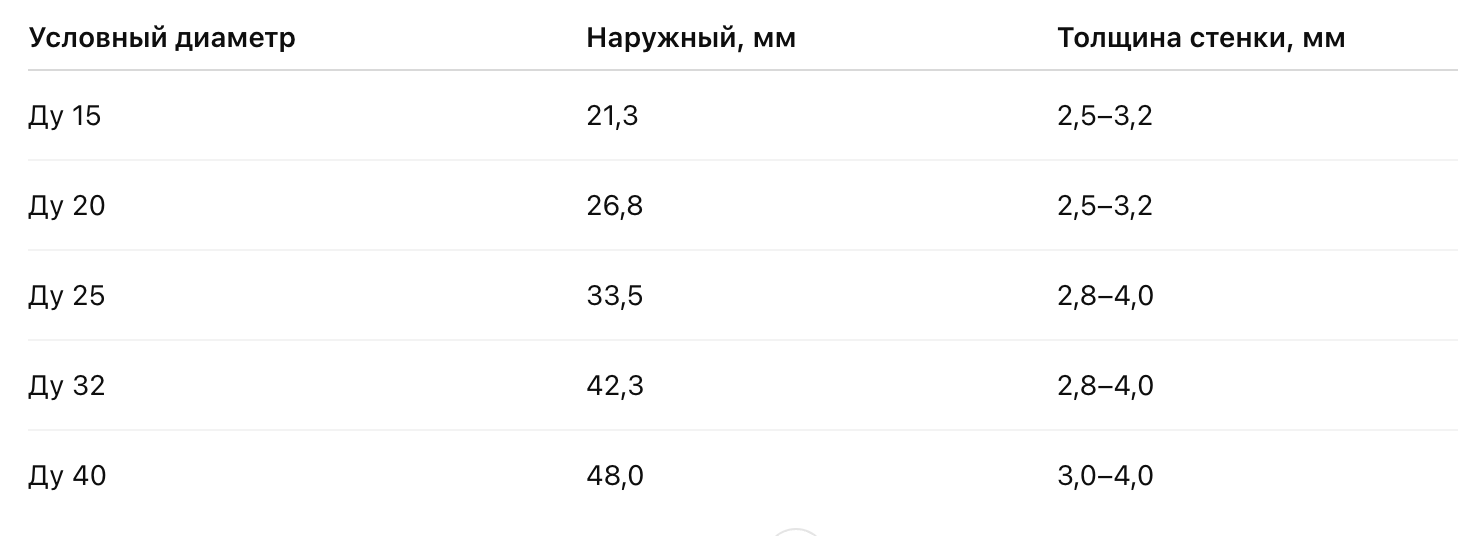

Главная ошибка — считать, что условный и наружный диаметры совпадают. Например, труба Ду 25 имеет наружный диаметр 33,5 мм. Это нормально и соответствует стандарту, но без понимания этой разницы легко ошибиться при подборе комплектующих.
Примеры маркировки на трубах
Обычно маркировка выглядит так:
- ⌀57×3,5 — наружный диаметр 57 мм, толщина стенки 3,5 мм
-
Ду 20 ГОСТ 3262-75 — условный диаметр 20 мм по стандарту
ГОСТ и стандартные обозначения
Для стальных труб применяются:
- ГОСТ 3262-75 — водогазопроводные трубы
- ГОСТ 8732-78 — бесшовные горячедеформированные
- ГОСТ 10704-91 — электросварные прямошовные
Как измерить диаметр трубы правильно
Вопрос как измерить диаметр трубы возникает не только у частных застройщиков, но и на объектах, где отсутствует заводская маркировка.
Чем измеряют диаметр трубы
- Рулетка — подходит для приблизительных замеров
- Штангенциркуль — самый точный и универсальный инструмент
- Линейка + формула — для замера по окружности
-
Микрометр — для контроля толщины стенки
Пошаговая инструкция
Наружный диаметр
- Очистите поверхность трубы
- Измерьте расстояние между внешними стенками штангенциркулем
- Зафиксируйте значение с точностью до 0,1 мм
Внутренний диаметр
- Измерьте наружный диаметр
- Определите толщину стенки
- Рассчитайте по формуле: Dвн = Dн − 2t
Влияние толщины стенки на размер
Две трубы с одинаковым наружным диаметром, но разной толщиной стенки будут иметь разную пропускную способность. Это особенно критично для отопления и промышленных трубопроводов.
Частые ошибки при измерении
- замер по неровной или деформированной поверхности;
- игнорирование овальности;
- путаница между диаметром и радиусом;
- округление «на глаз».
Основные размеры стальных труб
Размеры труб всегда указываются в комплексе: диаметр + толщина стенки + длина.
Как рассчитываются размеры
Полный размер трубы выглядит так:
- наружный диаметр (мм);
- толщина стенки (мм);
- длина (мерная или немерная).
Пример: труба 89×4 — наружный диаметр 89 мм, стенка 4 мм.
Зависимость от способа производства
- Бесшовные трубы — высокая прочность, используются под давление
- Шовные — универсальны для строительства
-
Электросварные — оптимальны по цене и доступны в широком диапазоне размеров
Где применяются разные размеры
- малые диаметры — водоснабжение, отопление;
- средние — металлоконструкции, заборы;
- большие — магистрали, промышленность, каркасы зданий.
Как выбрать трубу по размеру для задач
Правильный выбор диаметров стальных труб начинается с понимания задачи.
Расчет пропускной способности
Ключевой параметр — внутренний диаметр. Чем он больше, тем выше объём транспортируемой среды при том же давлении.
Примеры применения
- Водопровод — важна совместимость с фитингами
- Отопление — баланс между скоростью и потерями давления
-
Конструкции — расчёт по нагрузке и прочности
Что учитывать при выборе
- рабочее давление;
- температуру среды;
- агрессивность среды;
- условия монтажа (улица / помещение).
Практические советы
- всегда уточняйте стандарт (ГОСТ);
- не ориентируйтесь только на условный диаметр;
- учитывайте запас по толщине стенки.
5. Ошибки при указании размеров труб
Самые распространённые ошибки:
- путаница между наружным и условным диаметром;
- заказ трубы «примерно такого же размера»;
- несоответствие ГОСТу;
- отсутствие учёта условий эксплуатации.
Последствия — сложный монтаж, дополнительные переходники, снижение ресурса системы.
Заключение
Понимание того, какие бывают диаметры труб, как формируются размеры труб металлических и как правильно их измерять — основа грамотного подбора металлопроката. Важно учитывать не только условный диаметр, но и реальный наружный размер, а также толщину стенки.
Если вы сомневаетесь в выборе или хотите подобрать трубу под конкретную задачу, наши специалисты помогут разобраться в параметрах, проверить соответствие ГОСТу и подобрать оптимальный вариант. Грамотный подход к размерам трубы — это экономия, безопасность и долгий срок службы конструкции.
